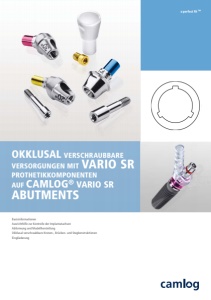

CAMLOG® Vario SR Prothetikkomponenten

CAMLOG ® VARIO SR PROTHETIKKOMPONENTEN CAMLOG ® TUBE-IN-TUBE™ IMPLANTAT-ABUTMENT-VERBINDUNG Alle CAMLOG ® SCREW-LINE und CAMLOG ® ROOT-LINE Implantate sind mit der bewährten Tube-in-Tube™ Implantat-Abutment-Verbindung aus- gestattet und weisen drei symmetrisch angeordnete Nuten (Breite 0,5 bzw. 0,7 mm, Tiefe 1,2 mm) auf. Alle CAMLOG ® Vario SR Abutments sind im Bereich unterhalb der Implan- tatschulterauflage mit drei Nocken versehen, die korrespondierend zu den drei Nuten im CAMLOG ® SCREW-LINE und CAMLOG ® ROOT-LINE Implantat sowie dem CAMLOG ® Laborimplantat stehen. Beim Einsetzen der CAMLOG ® Vario SR Abutments, bewirkt deren apikale röhrenförmige Verlängerung eine einfache, schnelle und sichere Orientierung in der Längs- achse des Implantats/Laborimplantats, bevor die drei Nocken auf der Schul- ter des Implantats aufsitzen. Das Abutment wird gedreht, bis die Nocken spürbar in die Nuten des Implantats/Laborimplantats und somit in die End- position gleiten. CAMLOG ® ROOT-LINE IMPLANTATE sind im zylindrischen Implantathalsbereich mit runden Nuten versehen. CAMLOG ® SCREW-LINE IMPLANTATE sind im zylindrischen Implantathalsbereich mit eckigen Nuten (Innenkonfi- guration der K-Serie) versehen. CAMLOG ® VARIO SR ABUTMENTS sind apikal mit drei eckigen Nocken ausgestattet und passen in alle CAMLOG ® SCREW- und ROOT-LINE Implantate. Vario SR Prothetikschraube Abutmentschraube Implantat Unteres Innengewinde Nuten-Nocken- Konstruktion Abutmentführung im Implantat CAMLOG ® Vario SR Abutment Oberes Innengewinde
