Planung der CAMLOG
®
Implantatposition
RÖNTGENSCHABLONE
In die vom Wax-up/Set-up erstellte Planungsschablone oder Basis werden
Hülsen für CT-Planung an den idealen Implantatpositionen oder andere ra-
dio-opake Markierungen eingearbeitet und als Referenzpositionen im Rönt-
genbild genutzt.
Die Hülsen sind zweiteilig, das Material Titan verursacht im CT keine Streu-
strahlung. Das Unterteil wird in die Schablone einpolymerisiert, das Ober-
teil ist steckbar. Für die radiologische Diagnostik wird die ganze Hülse ver-
wendet, für die Chirurgie kann das Oberteil entfernt werden.
Das Unterteil dient während der OP als Führungshülse für den Pilotbohrer.
Je nach verwendeter Auswertungssoftware werden Hülsen für die CT-ge-
stützte Planung aus Titan oder andere radio-opake Positionierungsteile ein-
gearbeitet (Stahl, Bariumsulfat). Positioniert man die Hülsen direkt auf der
Schleimhaut, so kann man im CT deren Dicke erkennen.

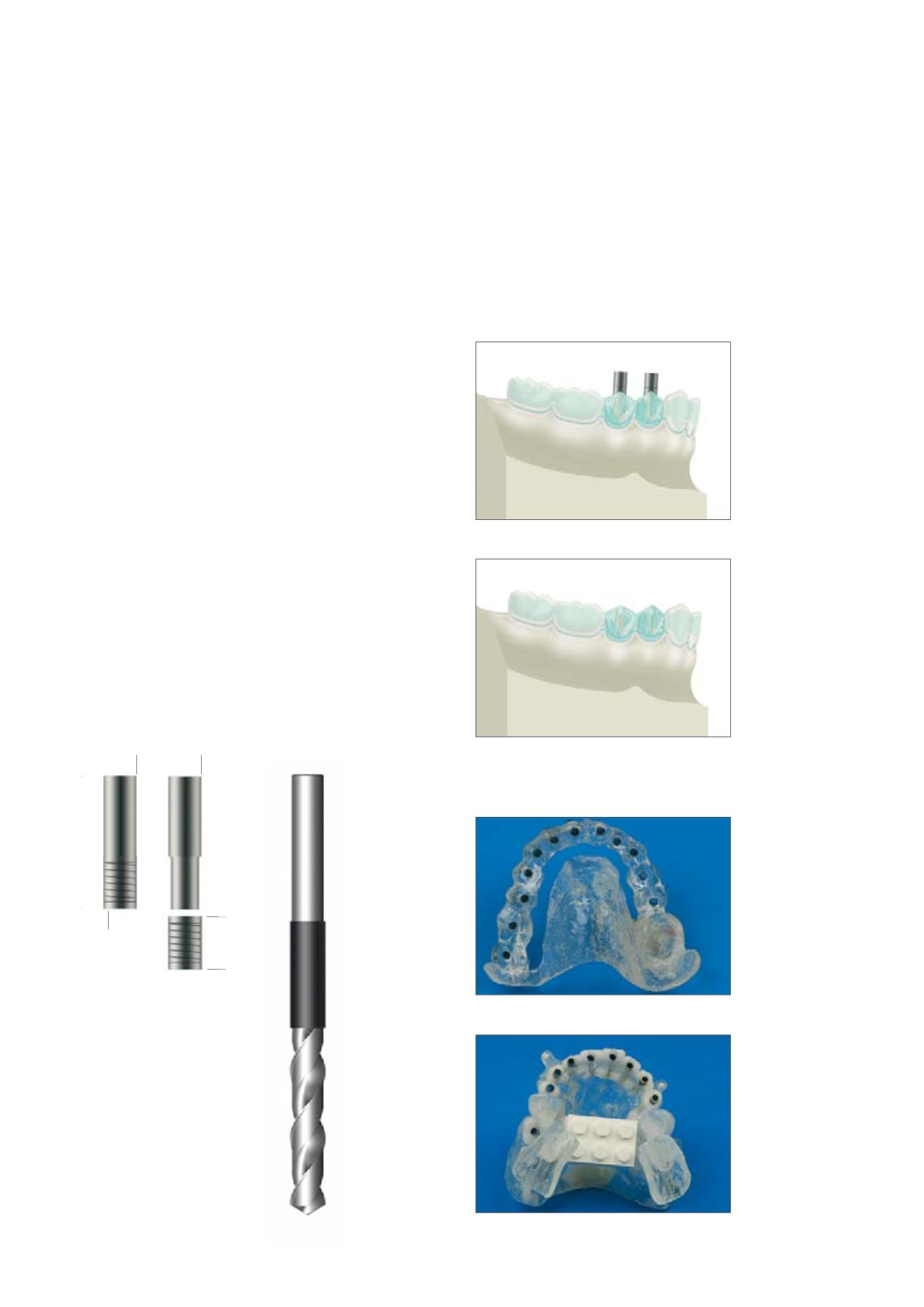

Planungsschablone mit Hülsen für CT-Planung
Schablone ohne Röhrchenoberteile zur Verwendung als
Bohrschablone
Röntgenschablone, skelettiert mit Röhrchen
Röntgenschablonen mit radio-opaken Zähnen und bereits
eingesetzten Röhrchen
Ø 2,5 mm
Aussendurchmesser
10 mm
4 mm
Hülsen für CT-Planung
für Pilotbohrer Ø 2,0 mm
Bohrer zum Setzen
der Hülsen, Ø 2,0 mm
Ø 2,1 mm
Innendurchmesser
