Nerv dargestellt (Abb. 74). Beim Einsetzen der Scha-
blone ist darauf zu achten, dass die Matrizen in die
Kugelköpfe einrasten! Nach der Markierung der
Implantatposition auf dem Kieferkamm durch die
Schablone hindurch (Sonde, Spiralbohrer, Rosenboh-
rer oder ähnliches) wird zirkulär entsprechend dem
geplanten Implantatdurchmesser das Periost entfernt.
Dafür muss die Schablone abgehoben werden. Durch
die Hülsen der Schablone werden die durchmesser-
und längenentsprechenden Bohrungen (in aufstei-
gender Länge) gesetzt. Die Bohrer werden dabei
durch den Schaft in der Hülse geführt und bis zum
Tiefenanschlag abgesenkt (Abb. 75 und 76). Die
Oberkante der Führungshülse definiert die spätere
Setztiefe des Implantats. Die Screw-Line-Implantate
für das Camlog Guide System besitzen einen speziel-
len Einbringpfosten, welcher auf den Hülsendurch-
messer abgestimmt ist. Die Farbkodierung kenn-
www.teamwork-media.de© 11. Jahrgang, 6/2008
teamwork
17
Im Fokus

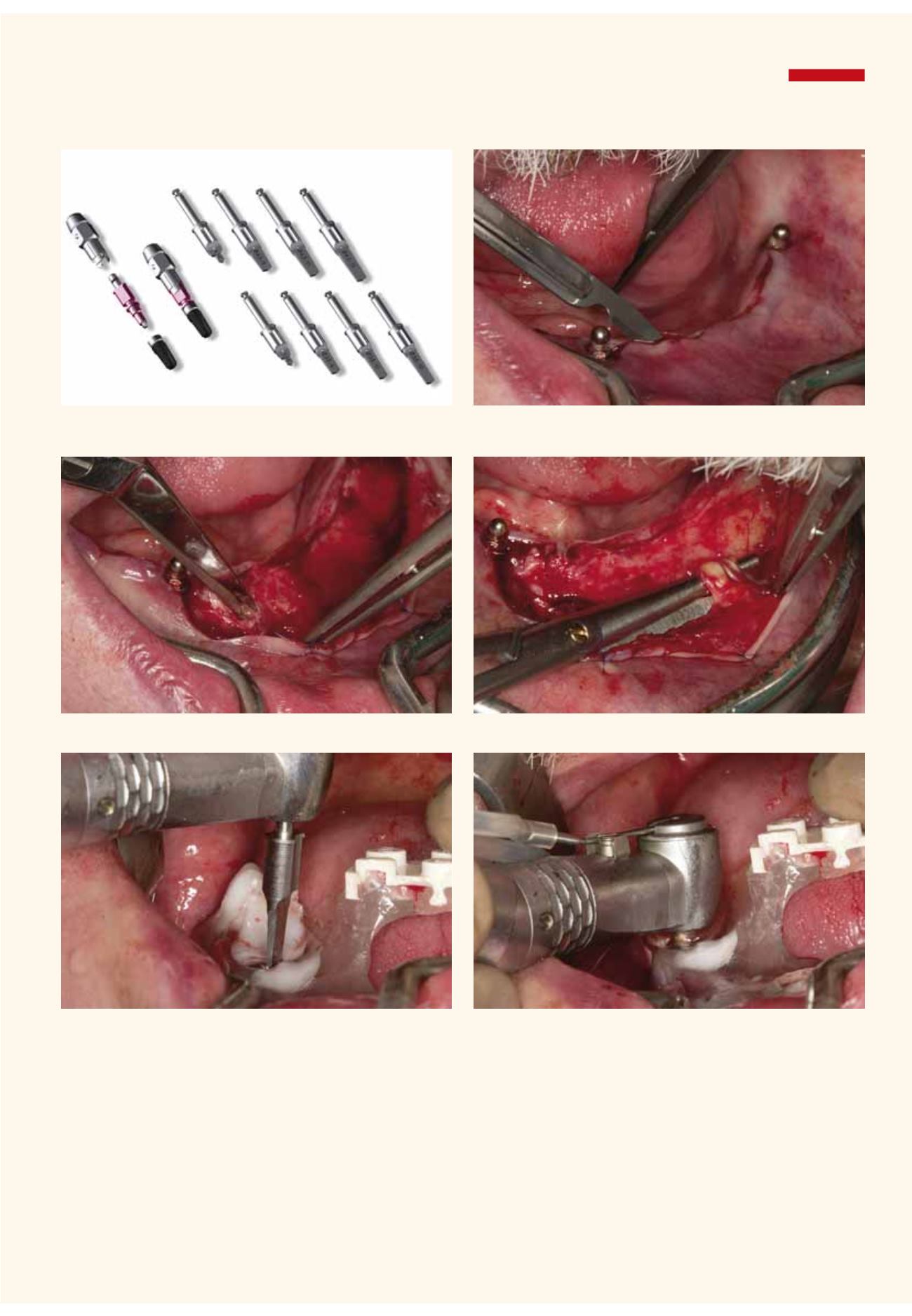

Abb. 74 Darstellung des n. alveolaris inf., links
Abb. 75
Einführen des
Formbohrers in
die Hülse
Abb. 76
Vollständig in
die Hülse
abgesenkter
Formbohrer
Abb. 72 Krestale Schnittführung für die Spaltlappenbildung
Abb. 71 Eindrehinstrument, Einbringpfosten, Screw-Line-Implantat,
Vorbohrer, Formbohrer (Längen 9, 11, 13 mm)
Abb. 73 Teilweise Entfernung der Muskulatur im Vestibulum
