Planung der CAMLOG
®
Implantatposition
CAMLOG
®
TUBE-IN-TUBE™
Implantat-Abutment-Verbindung

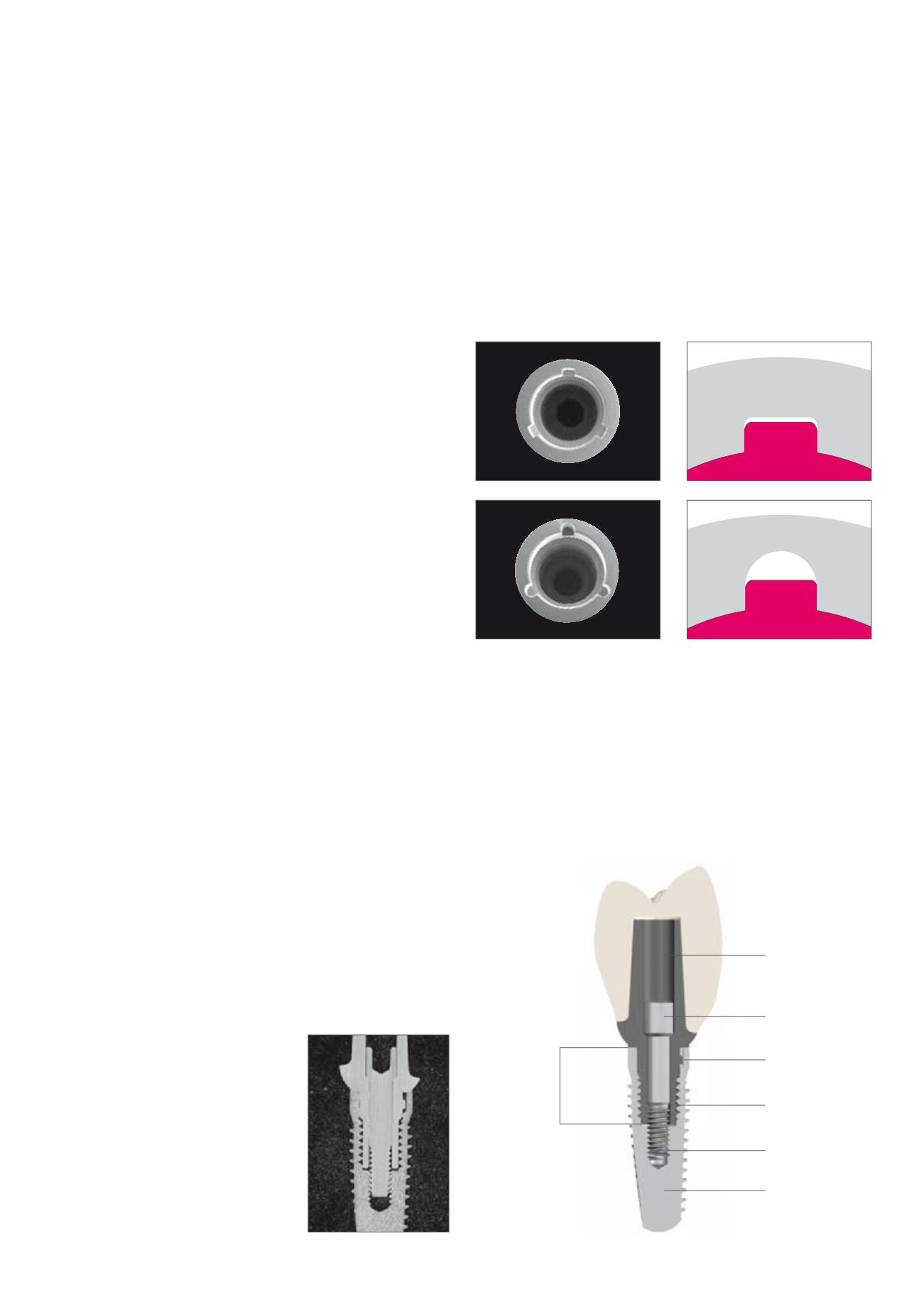

ALLGEMEIN
Alle CAMLOG
®
Implantate sind mit der bewährten Tube-in-Tube™ Implan-
tat-Abutment-Verbindung ausgestattet und weisen drei symmetrisch ange-
ordnete Nuten (Breite 0,5 bzw. 0,7 mm, Tiefe 1,2 mm) auf.
NEU:
SCREW-LINE Implantate sind im zylindrischen Implantathalsbereich
mit eckigen Nuten (neue Innenkonfiguration der K-Serie) versehen.
BESTEHEND:
ROOT-LINE, SCREW-CYLINDER-LINE und CYLINDER-LINE
Implantate weisen im zylindrischen Implantathalsbereich die herkömmli-
chen Nuten auf.
IMPLANTAT-INNENGEWINDE
UND -AUSSENGEOMETRIE
Innerhalb der Tube-in-Tube™ Verbindung schließt sich bei allen Implantat-
linien mit Außendurchmesser 3,8/4,3/5,0/6,0 mm ein oberes Innengewinde
an, in welches das Gewinde der Gingivaformer, der Steg-Kugel- und
Locator
®
-Aufbauten eingreift (bei Implantaten mit Ø 3,3 mm nur unteres
Innengewinde). Darunter ist nach apikal ein zweites, unteres Innengewinde
M1,6 bzw. M2,0 (zur Aufnahme der Abutmentschraube und Halteschraube
für Abformpfosten) angeordnet.
Zur optimalen Positionierung der Abutments im Implantat sollte dieses im
Knochen so ausgerichtet sein, dass eine der drei Nuten nach vestibulär zeigt.
Bei den SCREW-LINE, ROOT-LINE und SCREW-CYLINDER-LINE Implantaten
sind die Eindrehinstrumente mit Markierungen versehen, die mit den drei
Nuten der Implantat-Innenkonfiguration korrespondieren. Zur Ausrichtung
der Nutenposition im Knochen sind am enossalen Teil der CYLINDER-LINE
Implantate drei Punkte eingefräst. Diese korrespondieren mit den drei Nu-
ten der Implantat-Innenkonfiguration.
Abutment
Abutmentschraube
Implantat
Unteres Innengewinde
Nuten-Nocken-
Konstruktion
Abutmentführung
im Implantat
Schliffbild der Implantat-
Abutment-Verbindung
Oberes Innengewinde
