Im Fokus

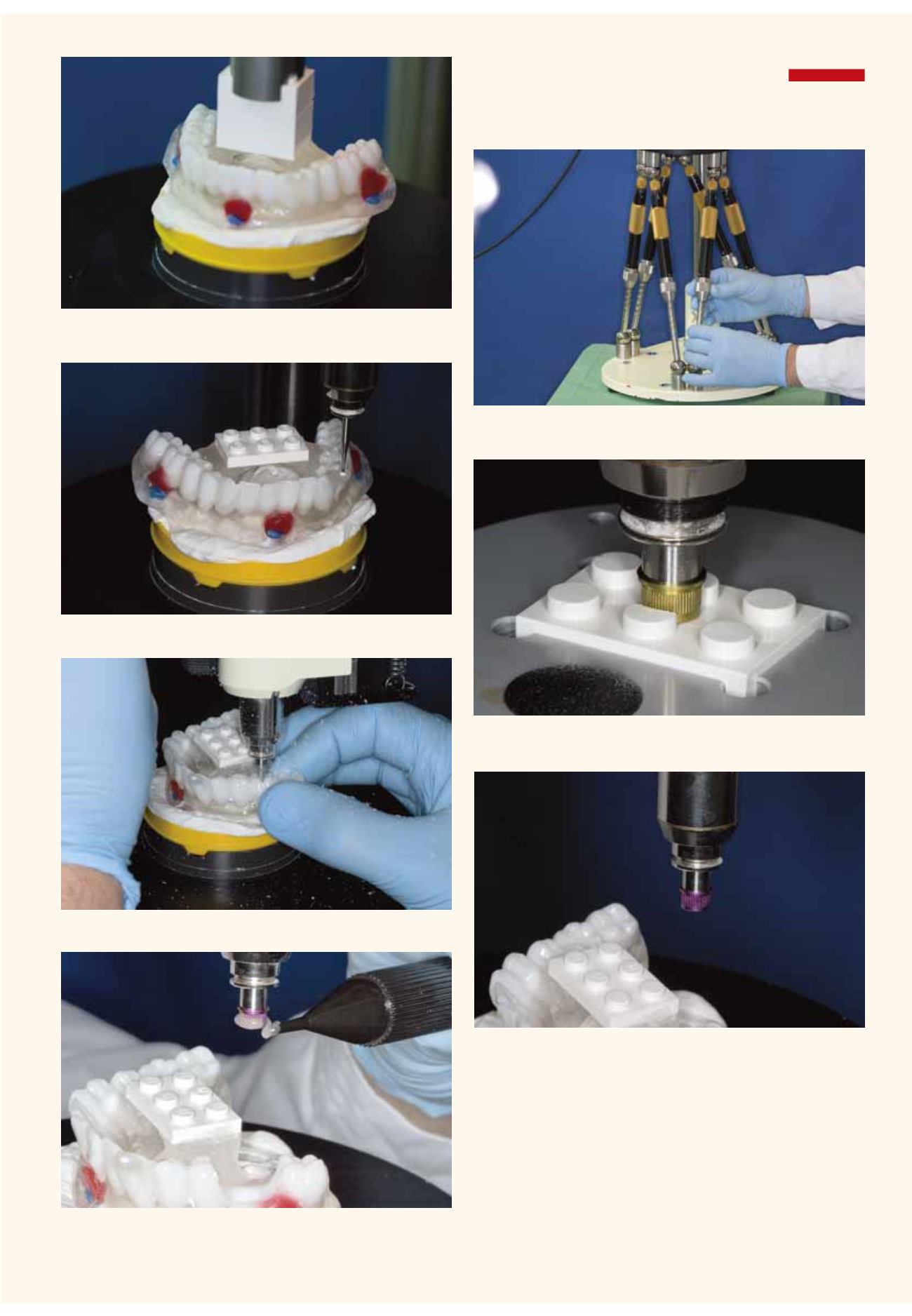

Abb. 41
Hülsensetzinstrument
mit aufgesteckter Hülse (Durchmesser 4,3 mm)
Abb. 42
Auftragen des lichthärtenden Klebers
Abb. 36 Die am Registrierstempel angesteckte CT-Schablone wird mit
Gips im Hülsenpositioniergerät fixiert
Abb. 37 Einstellung der Beinlängen vom Positionierer
Abb. 38 Überprüfung der linken Sicherheitsmarke
Abb. 39 Kalibrierung des Tiefenanschlags vor dem Setzen der Führungs-
hülsen
Abb. 40 Bohrung des Hülsenlagers
